Menşe yeri: | Nanjing |
Marka adı: | DILONG |
Model numarası: | DL660 |
Min sipariş miktarı: | Bir set |
---|---|
Fiyat: | NEED DISCUSS |
Ambalaj bilgileri: | HC 1 set makine ve yedek HDD PARTS içerebilir |
Teslim süresi: | 7 gün içinde peşin ödeme yapıldıktan sonra |
Ödeme koşulları: | L / C, L / C, D / A, D / P, T / T |
Yetenek temini: | Her yıl 100 adet |
renk: | Sarı | Ağırlık: | 14.5T |
---|---|---|---|
Boyut: | * 2350 * 2800 9000 | İTİŞ KUVVETİ: | 660 / 990KN |
ÇEKME KUVVETİ: | 660 / 990KN | Tork: | 23800N.m |
Vurgulamak: | Yatay sondaj makinesi yeraltı,yönlü sondaj kulesi |
Trenchless İnşaat Yönlü Sondaj Ekipmanları Yatay
Ana bileşen yapılandırma

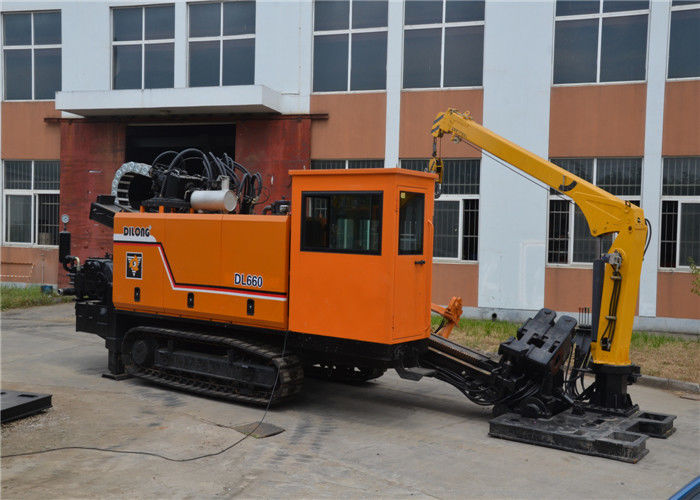

DL660 yatay yönlü sondaj makinesi, bir makine için yatay yönlü sondaj cihazıdır. Ana makine
Şasi, güç kafası, matkap rafı, elektrik santrali, mengene, kabin, araba vinci, hidrolik sistem, elektrik, Gaz sistemi ve diğer bileşenler bulunmaktadır.
1, şasi
Şasi, esas olarak ana çerçeve ve sol ve sağ yürüme cihazından oluşur. Çerçevenin arka ucu hidrolik destek ayağı ile donatılmıştır.
Redüktör, Dongming Doosan veya Güney Kore'nin ilk hidrolik planet redüktöründen (motorlar dahil) seçilir.
Çıkış torku geniştir ve yapı kompakttır. Tel yürüyüş, geçiş yükleme ve makine ayarı kullanımı, rahat ve güvenli.
2, güç istasyonu cihazı
Sistem dizel motor, hidrolik pompa, taşma valfi, hidrolik yağ deposu, dizel deposu ve valf bloğundan oluşur
Montaj, akümülatör montajı vb.
Güç istasyonu bir dizel motor tarafından çalıştırılır ve hidrolik sistem için hidrolik pompalar sağlanır. Yüksek basınçlı yağ, teçhizatın çekirdek kısmıdır.
Dongfeng Cummins motoru kullanılır, toplam güç 194kW'dir.
3, güç kafa
Güç kafa rotasyonu bir motor ve bir hız düşürücü tarafından tahrik edilir. Yüksek ve düşük iki bit delme hızı ve kademesiz regülasyon çalışması vardır. Farklı çalışma koşullarına uyum sağlayabilir.
ANA TEKNİK PARAMETRELER
Motor | kw | 194/2200 | Boyut (L x W x H) | aa | * 2350 * 2800 9000 |
Max. | KN | 660/990 | Ağırlık | T | 14.5 |
Max.pullback gücü | KN | 660/990 | Matkap çubuk çapı | aa | Φ89 |
Maksimum tork | nm | 23800 | Matkap çubuk lendht | m | 4.5 |
Max.Rotary hız | rpm | 110 | Geri çekme borusunun maksimum çapı | aa | Φ1200 |
Max.Moving hızının gücü | m / dak | 29.5 | Maksimum geri çekme borusu uzunluğu | m | ~ 900 |
Max.mud puump akışı | L / dk | 600 | İnsidans açısı | . | 12 ~ 20 |
Max.mud basıncı | mpa | 10 ± 0.5 | Tırmanma açısı | . | 14 |
Ana parçalar:
isim | üretim | Standart |
Motor | CUMMINS (ÇİN) | 194KW |
Pompa | PERMCO (ABD) SAUER DANFOSS (ABD) | |
Kapakçık | LiTe (Çin) | |
İtme Motoru | Eaton (ABD) | 6K |
Motoru döndür | SAM (İtalya) | SH7V |
Çamur Pompası | HengTan (Çin) | BW-600 |
İlgili kişi: William Wei
Tel: 86-18052086280
